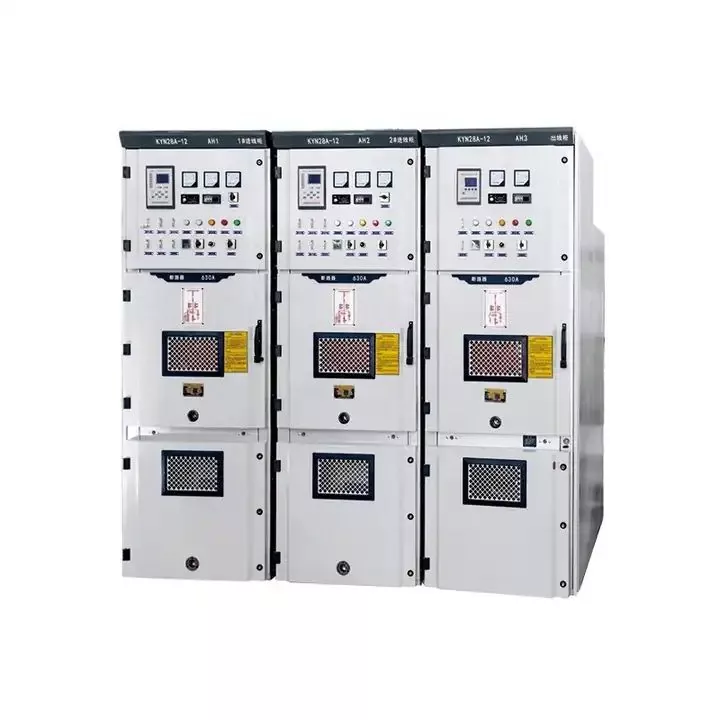

Pansar avtagbar AC -metall sluten switchgear

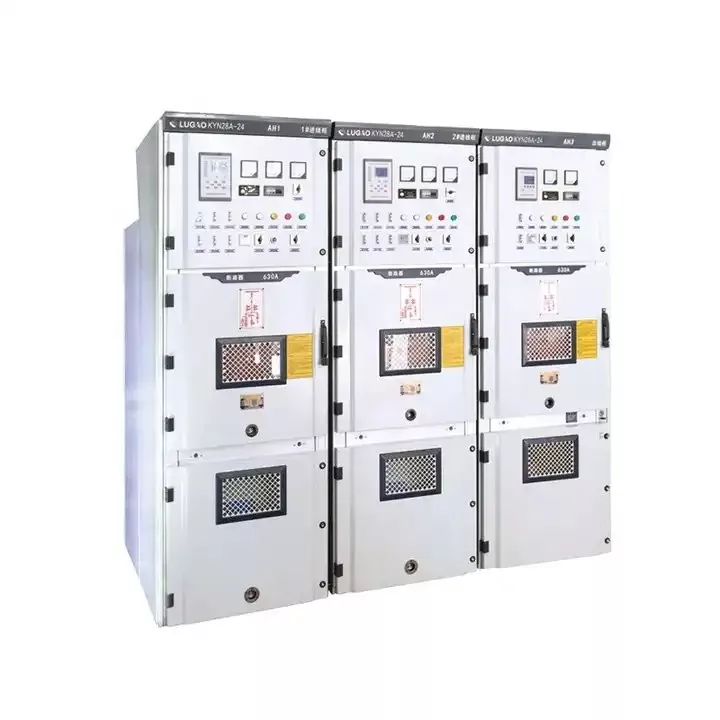

Kyn28 Armored Dleveroble AC Metal innesluten switchgear producerad av Lugao Power Co., Ltd. är en högpresterande kraftfördelningslösning utformad för medelstora och högspänningsapplikationer. Switchear antar modulär och avtagbar design för att säkerställa enkel installation, underhåll och drift. Den är tillverkad av robusta material och ger utmärkt säkerhet, tillförlitlighet och flexibilitet för industriell, användbarhet och kommersiellt bruk.

Lugao Kyn28 Armored borttagbar AC -metall innesluten switchgear Introduktion

Kyn28 Armored Dleveroble AC Metal Encled Switchgear är en banbrytande produkt från Lugao Power Co., Ltd. utformad för att uppfylla de högsta globala standarderna. Switchgear antar avancerad bågskyddsteknologi och helt slutna pansarstruktur för att säkerställa maximal säkerhet och tillförlitlighet i kritiska distributionsnätverk. Den avtagbara designen förenklar underhåll och drift, och komponenter kan enkelt bytas ut utan att förstöra hela systemet. Switchgear har också ett intelligent feldetekterings- och övervakningssystem för att förbättra driftseffektiviteten och minimera driftstopp.

KYN28 Pansar avtagbar AC Metal-innesluten switchgear är tillverkad av högkvalitativa material såsom rostfritt stål och högkvalitativ aluminium för att säkerställa hållbarhet och motstånd mot hårda miljöförhållanden. Dess kompakta design optimerar rymdutnyttjandet, vilket gör det lämpligt för transformatorstationer, industriella anläggningar och verktygsnät.

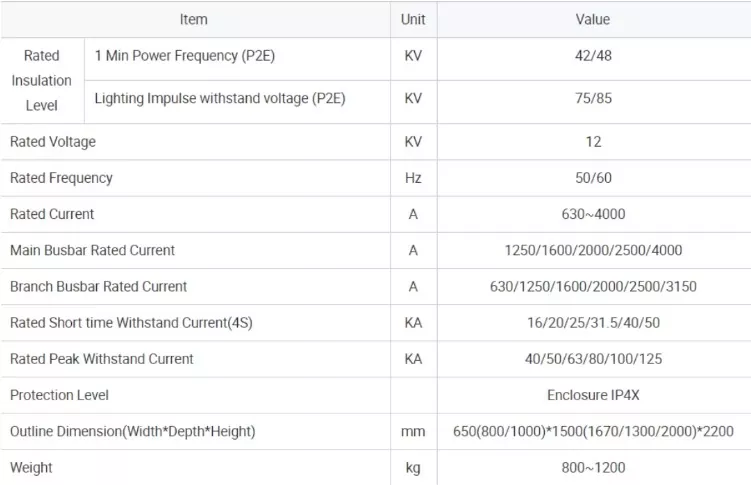

Lugao KYN28 Pansrad avtagbar AC Metal -innesluten switchgear -parameter

Lugao Kyn28 Armored borttagbar AC Metal innesluten switchgear driftsmiljö

1. Normalt tillstånd

a. Omgivande lufttemperatur:- 10 ℃～+40 ℃

b. Höjd: 1000m

c. Relativ miljöfuktighet: Det dagliga genomsnittet för relativ fuktighet är inte högre än 95%, det månatliga relativa fuktgenomsnittet är inte än högre 90%

d. Jordbävning: Intensiteten överstiger inte 8 grader.

e. Den omgivande luften utan frätande eller brandfarlig gas eller vattenånga.

f. Utan mycket smutsighet och regelbunden hård vibration, under det allvarliga tillståndet, uppfyller intensiteten det första slagkravet.

2. Särskilda arbetsförhållanden

* När det används utöver det normala miljöförhållandet som anges i GB3906, bör användaren konsultera med tillverkningen.

Lugao Kyn28 Armored borttagbar AC Metal -slutna switchgear -funktioner

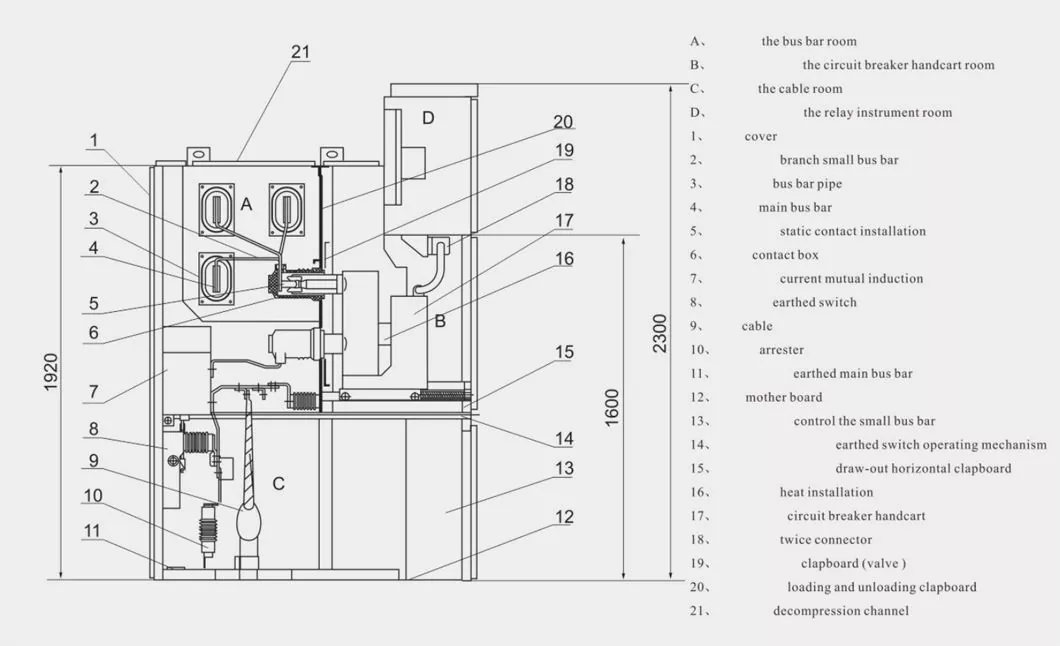

Ramverket för Handcart är tillverkad av stålplåt genom processionen av CNC -maskinverktyg och nitsvetsning.   Enligt applikationen kan handvagnarna delas upp i brytare handvagn, spänningstransformatorhandskart, isolering av handvagn och mäthandskart, etc. Handvästarna för samma specifikation kan utbytas bekvämt.   I skåpet har Handcart isolerande position, testposition och driftsposition, som var och en är utformad med en platsanordning för att försäkra att handbilden inte kan röra sig lätt vid ovannämnda positioner, medan låset måste låsas upp för att flytta Handcart.

Bussen leds från ett växelskåp till ett annat och fixas med statisk kontaktlåda via filialbuss.   Fat grenbussen är ansluten genom bulten till den statiska kontaktlådan och huvudbussen och behöver inte några andra linjeklämmor eller isolatorer.   När det finns en särskild efterfrågan från klienter eller projektet kan anslutningsbulten på busstången kapslas in med isolering och slutkapsel. När bussen korsar baffeln på switchskåpet, fixa den med bussbussning, så att om det finns någon intern felbåge kan den förhindra att felet sprider sig till ett annat skåp och kan garantera bussens mekaniska styrka.

Inuti kabelkammaren kan den aktuella transformatorn, jordningsomkopplaren, arresteraren och kabeln installeras, och på botten är utformad slitsad avtagbar aluminiumark för att säkerställa den praktiska platskonstruktionen.

Reläinstrumentkammare används för att installera alla typer av komponenter, såsom reläer, instrument, signalindikator och driftsomkopplare, etc. klienter och ställ in 16 rader för att kontrollera den lilla bussen.

På Handcart -kammaren är buskkammare och kabelkammare installerat tryckutsläppsanordning.  När det finns internt felbåge i brytaren, huvudbussen eller inuti kabelkammaren, och med utseendet på elektrisk båge, stiger det inre trycket i växelskåpet.  När det stiger till ett visst tryck öppnas trycket som frigörs metallplåten på den översta enheten automatiskt och trycket och gasen släpps för att garantera operatörens säkerhet och omkopplarskåpet.

Spärranordning används för att ansluta den centrala utgången och skåpkroppen, och lyftanordningen är också utformad för att göra det mer bekvämt att öppna den centrala utgången.  När den centrala utgången stannar stängd, är anslutningsstyrkan med skåpkroppen den bästa och förmågan mot det interna bågfelet stärks effektivt.

Transport
